Automatización de sistema de dosificación de pellet con recetas

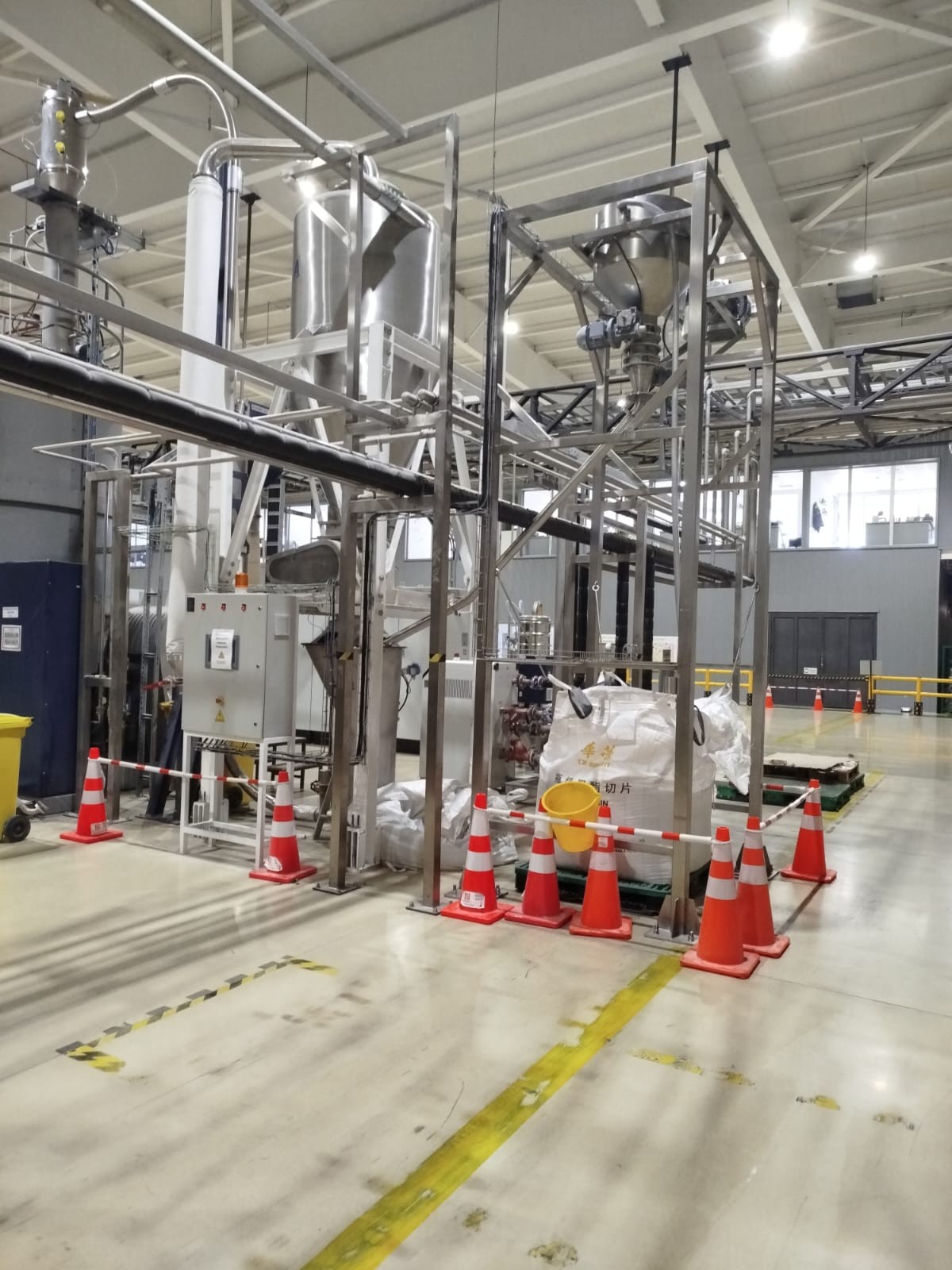

Presentamos uno de los procesos que automatizamos recientemente: un sistema de dosificación de pellet orientado a mejorar la repetibilidad y el control del proceso productivo. La solución integra una tolva superior, saca inferior, válvulas y bomba de vacío para el transporte y la descarga del material, con una secuencia automática activada por un sensor réflex que detecta el ingreso de producto al estanque del proceso e inicia el ciclo de dosificación por tiempo.

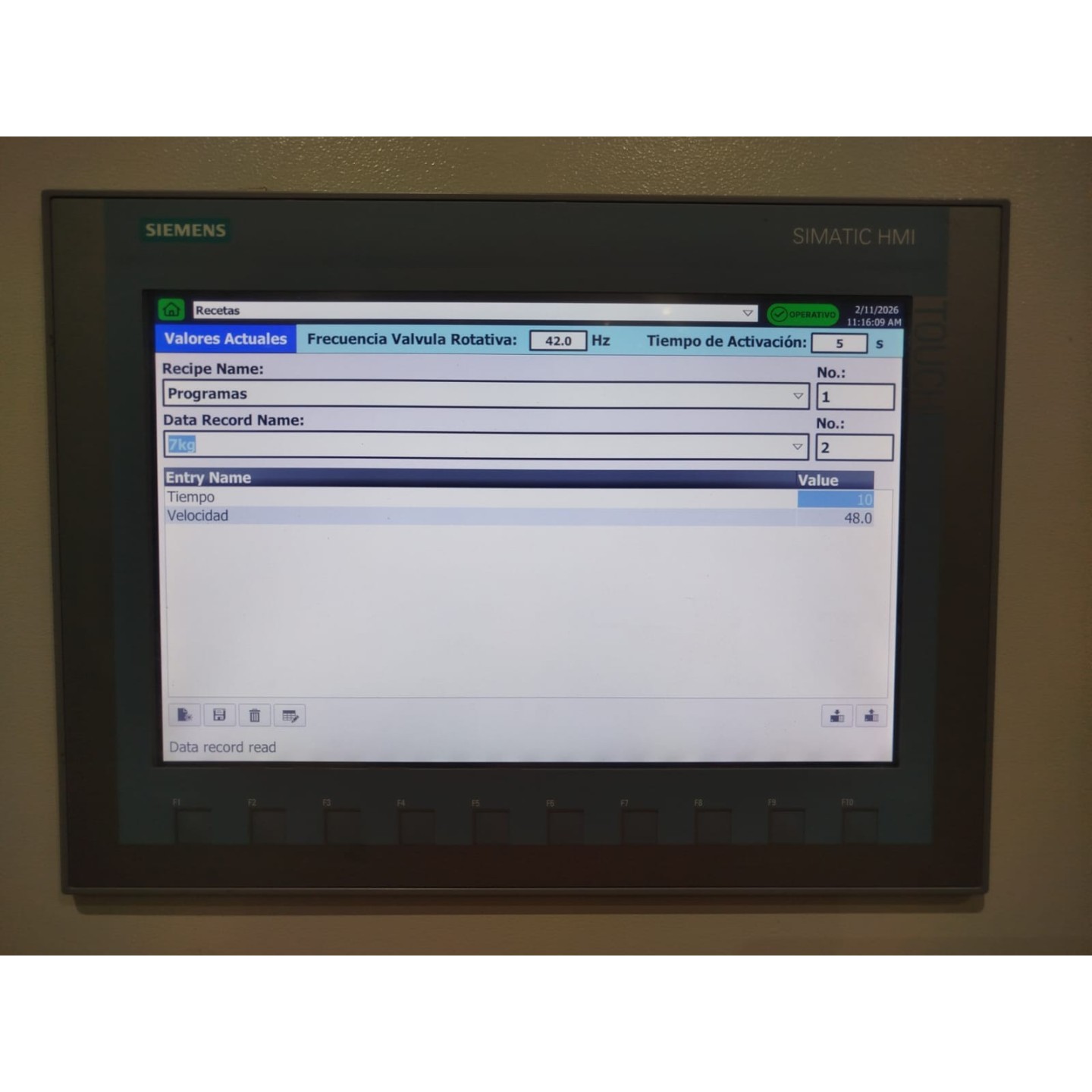

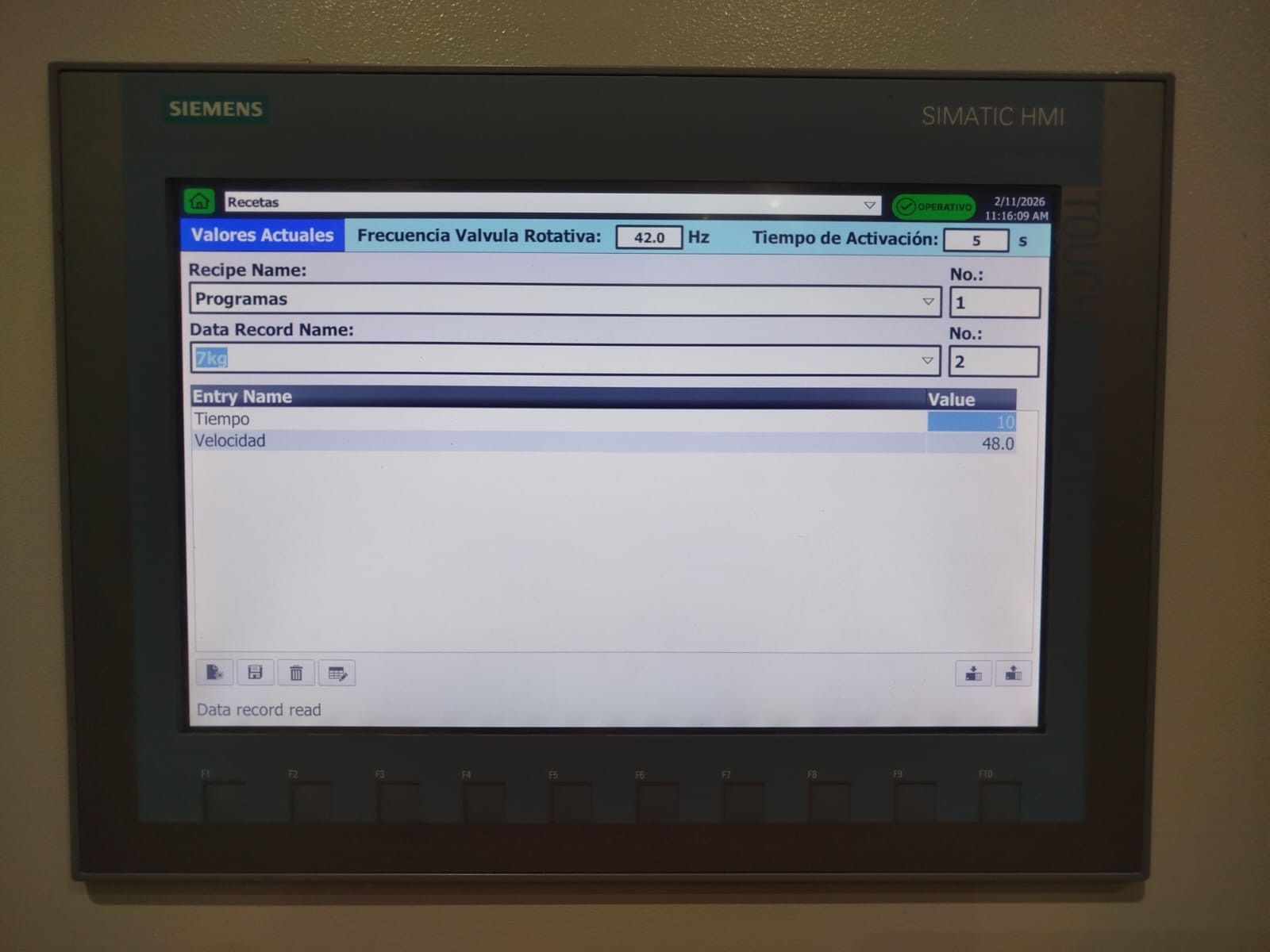

El sistema incorpora recetas preestablecidas para cargas de 3 kg y 7 kg, definiendo el tiempo de dosificación y la frecuencia de operación de la válvula rotativa. La dosificación se ejecuta activando primero la válvula mariposa para conservar el vacío en la tolva superior y luego la válvula rotativa para descargar el material al proceso. Para asegurar continuidad de operación, una bomba de vacío eleva pellet desde la saca inferior hacia la tolva superior.

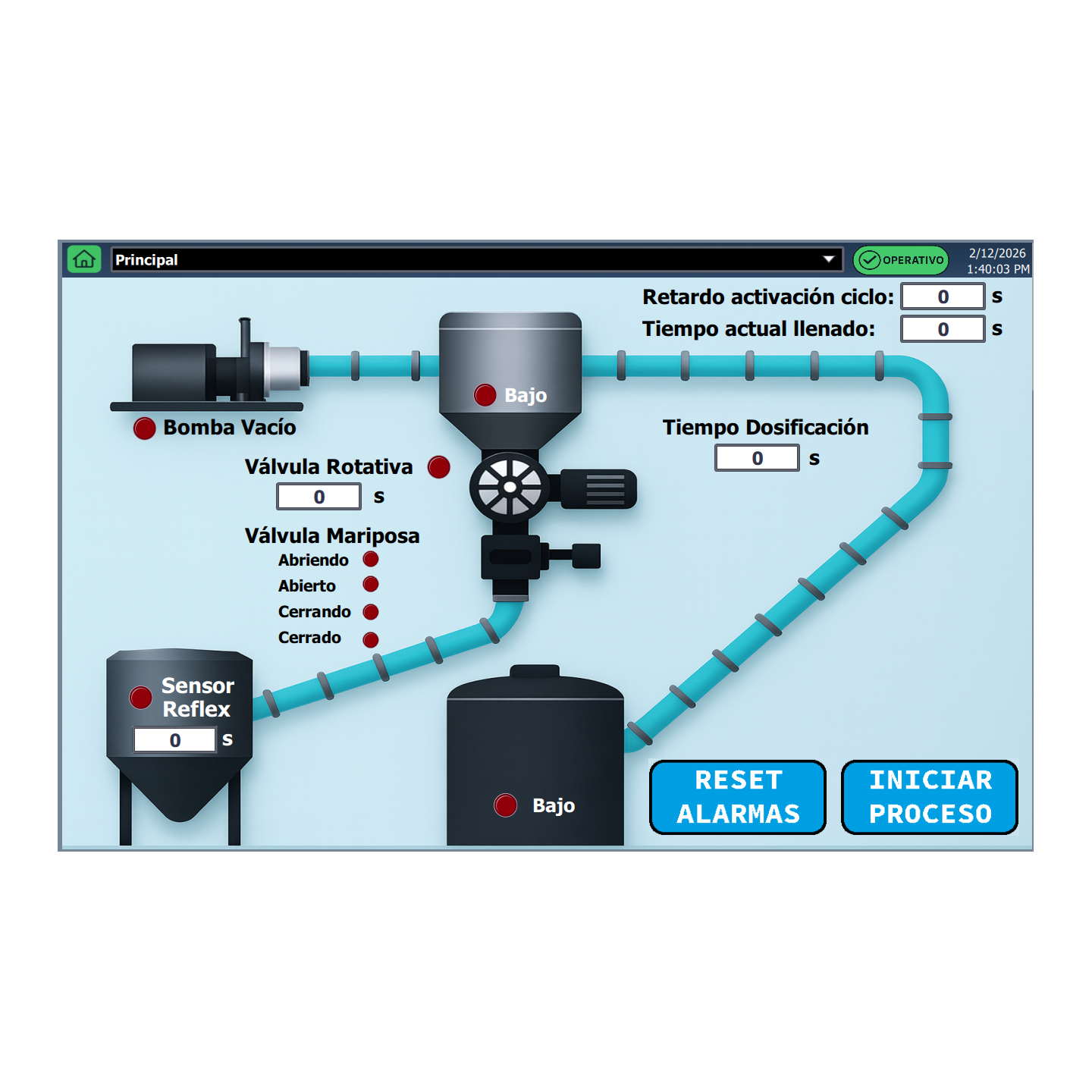

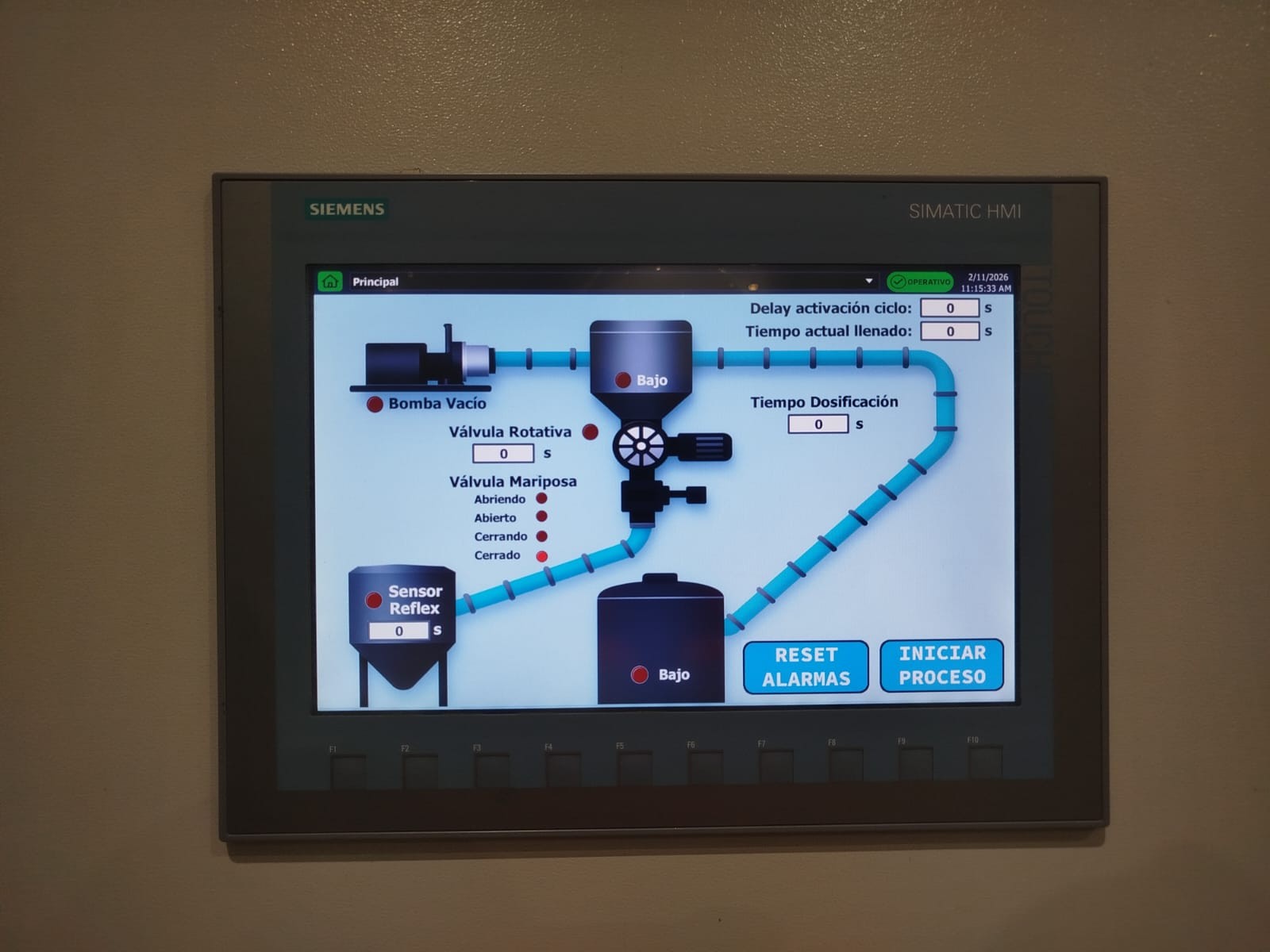

El control de la válvula rotativa se realiza con variador de frecuencia Siemens, regulado por señal 4–20 mA desde un PLC Siemens S7-1200, permitiendo ajuste fino del caudal y mayor precisión de dosificación. Además, se habilitaron modos manuales para accionar equipos de forma independiente (mantención y pruebas) y una ventana de calibración en HMI para ajustar tiempos/frecuencias y contrastar el peso real descargado. La HMI también integra alarmas y supervisión, con restablecimiento manual tras la revisión del operador, mejorando la gestión de eventos en planta.
